Une solution automatisée intégrant le repérage visuel, l’alimentation des matériaux, l’encollage, le pliage, le collage des coins, l’habillage des boîtes et l’assemblage final, pour un processus continu et parfaitement coordonné
Machine de fabrication automatique de boîtes à tiroirs et coffrets pour vins, LY-1632JH
Machine de fabrication automatique de boîtes à tiroirs et coffrets pour vins, LY-1632JH
Ligne complète de production de boîtes en papier

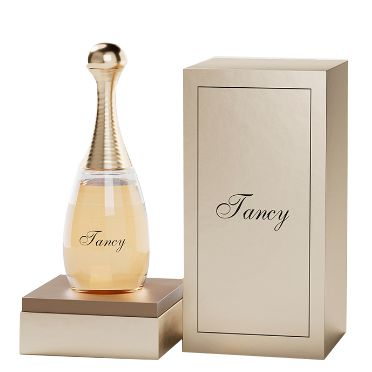

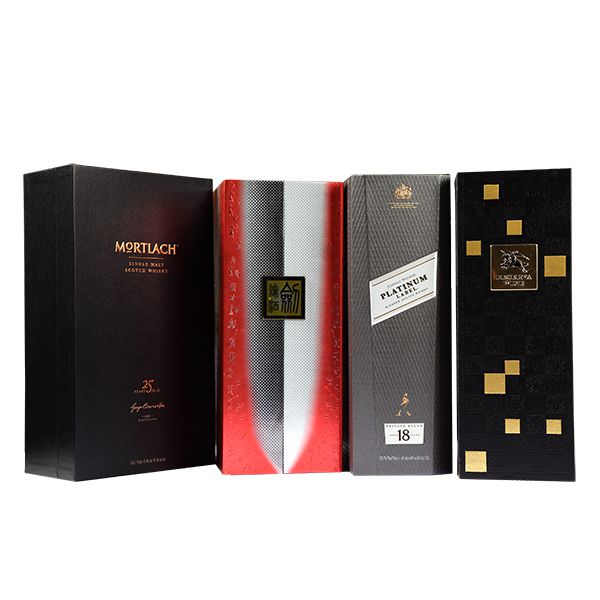

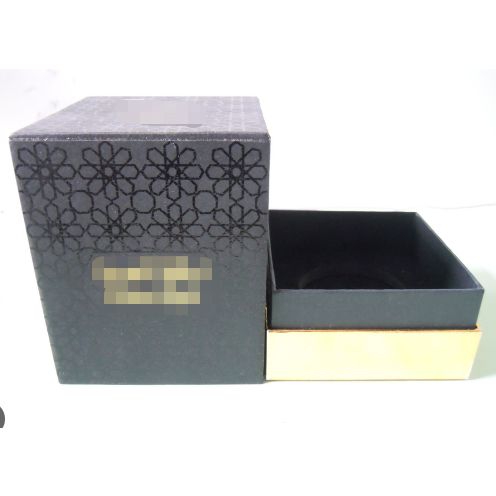

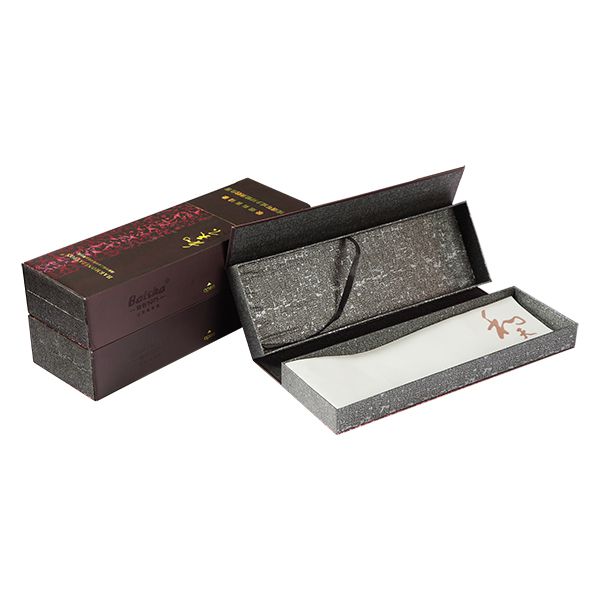

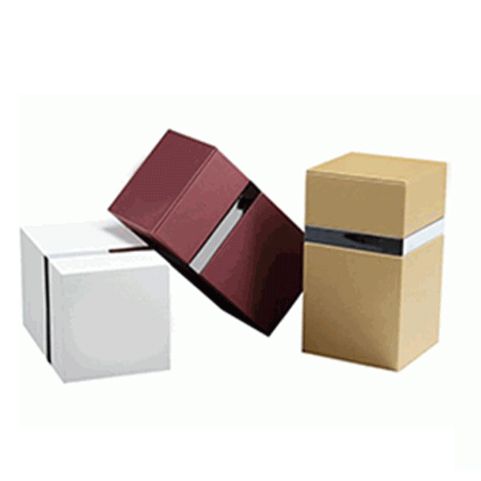

Boîtes d'échantillons

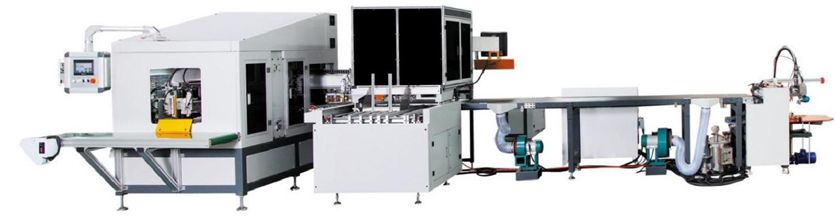

Le modèle LY-1632JH est une machine automatique de fabrication de boîtes tiroirs rigides conçue selon une architecture modulaire. Elle intègre des modules indépendants de positionnement par vision industrielle, de positionnement par bras robotisé et d’habillage des boîtes rigides. Grâce à une précision de positionnement pouvant atteindre ±0,05 mm, cette machine est parfaitement adaptée à la production de boîtes rigides haut de gamme aux finitions soignées, telles que les coffrets de vins de luxe, les emballages cosmétiques et les boîtes destinées aux produits électroniques.
Demander un devis
Caractéristiques
Haute précision de positionnement
La machine de positionnement visuel LY-485C est équipée de deux caméras industrielles de 5 mégapixels et d’un bras robotisé japonais, garantissant une précision de positionnement de ±0,05 mm.
Grande précision d’habillage
Le bord replié de la plateforme est précisément localisé grâce à un manipulateur à vision, et la position de ligne droite est ensuite directement transmise à la machine de formage pour l'encartage. Cette approche minimise les erreurs opérationnelles dans la courroie synchrone et garantit un alignement précis tout au long du processus de fabrication.
Grande flexibilité
Le moule réglable élimine la nécessité de remplacer les moules lors des changements de formats.
Positionnement précis de la plaque de base
La base plate du carton est maintenue fermement par un cylindre rotatif lors de son pressage sur le moule, limitant les écarts causés par les déformations du matériau.
Finition haut de gamme
Lors de la production et du traitement, le papier de surface est enveloppé et encollé sur la boîte sans aucun défaut tel que débordement de colle, ondulation insuffisante, plis, rayures, coins relevés ou bulles d'air.
Cadence de production élevée
L’interface homme-machine (HMI) indépendante avec fonction de mémorisation facilite les changements de format et les réglages, permettant une cadence de production de 10 à 20 boîtes par minute.
Fonctionnalités étendues
L'unité principale offre des capacités remarquables, notamment le positionnement du carton plat pour les doublures intérieures des boîtes, ainsi que la fabrication de boîtes deux pièces et de boîtes à formes irrégulières. De plus, elle se connecte aisément aux autres modules de formage de Lishunyuan, évitant ainsi tout investissement redondant dans l'acquisition d'équipements supplémentaires.
Paramètres Techniques
Modèle du produit
LY-1632
Épaisseur du papier
110-300 g/m2
Taille du papier
W
300-500 mm
L
300-800 mm
Épaisseur du carton
1-3 mm
Taille du carton
W
240-320 mm
L
400-640 mm
Taille de la boîte finie
W
100-160 mm
L
100-170 mm
H
240-320mm
Taille d'enrobage des chants
15-30 mm
Précision de positionnement du papier
±0.1 mm
Précision de positionnement de la plaque de base
±0.5 mm
Vitesse de production
10-20 feuilles/min
Processus de production
