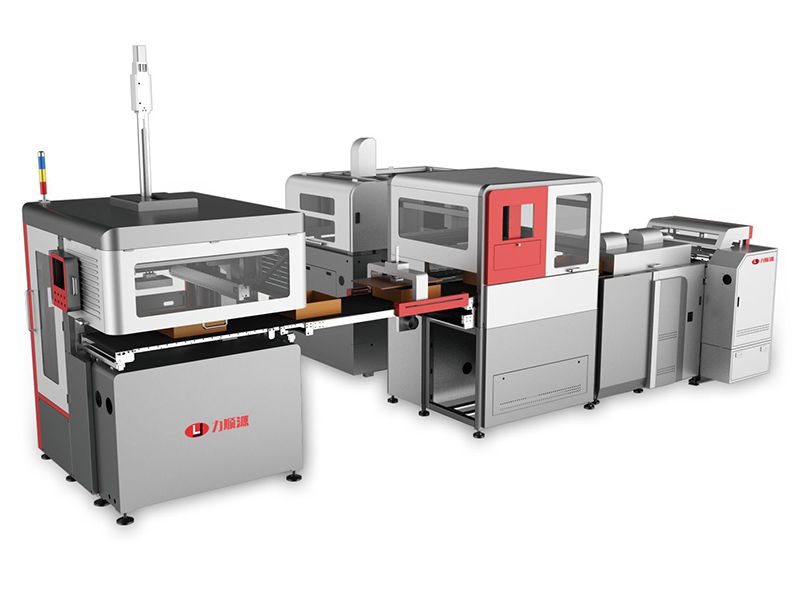

Machine de fabrication automatique de boîtes rigides, LY-HB1200CM
Ligne complète pour la production de grandes boîtes à montage et de boîtes à couvercle à charnières
La LY-HB1200CM est une machine automatique conçue pour la production rapide et efficace de grandes boîtes rigides haut de gamme. Elle permet de fabriquer en grande série différents types de coffrets, notamment pour les téléphones, bijoux, cosmétiques, montres et autres produits premium. Grâce à sa large plage de formats, la machine peut produire des boîtes de 85 à 600 mm de longueur, 70 à 400 mm de largeur et 15 à 120 mm de hauteur, répondant ainsi aux exigences variées du marché moderne de l’emballage de luxe.
Boîte à bijoux
Boîte livre
Boîte en deux parties

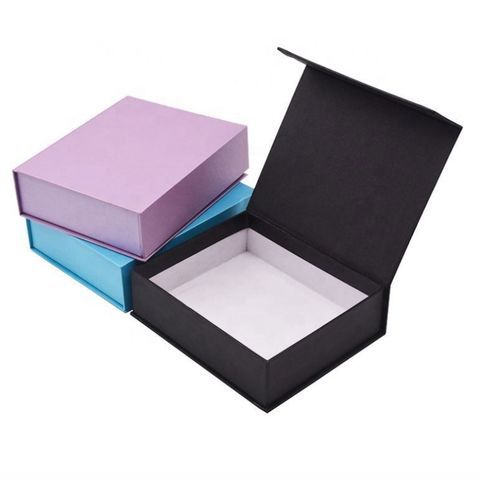

Boîte avec couvercle à charnières
Boîte de forme irrégulière

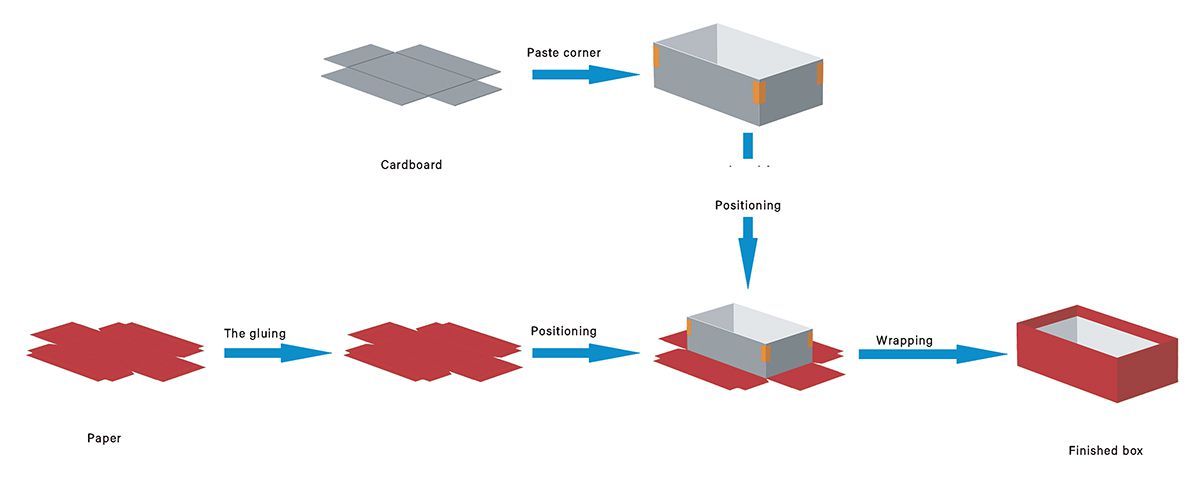

Processus de production
- La machine de fabrication de boîtes rigides bénéficie d’une conception modernisée offrant un design plus attractif et ergonomique.
- Le système de commande entièrement servo-assisté associé au positionnement par vision industrielle automatise l’alimentation, l’encollage, l’introduction du carton, la pose des coins, le positionnement, la prise des boîtes, l’habillage, le pliage des rabats et le formage final.
- Les modules d’alimentation, d’encollage et de convoyage sont équipés de servomoteurs Panasonic, garantissant une vitesse réglable, une grande précision et des réglages simplifiés.
- Le système de pose des coins combine vision industrielle et bras robotisé pour atteindre une précision de ±0,05 mm tout en réduisant les temps de réglage.
- La machine d’habillage utilise des guides linéaires THK et un entraînement par came électronique virtuelle, assurant un mouvement fluide, une meilleure résistance à l’usure et une plus grande flexibilité de pliage.
- Adaptée à la fabrication de boîtes rigides haut de gamme avec rabats courts assemblés par recouvrement ou emboîtement.
- Le système innovant d’application de colle est compatible avec la colle blanche et les adhésifs thermofusibles.
- La machine de fabrication peut traiter les produits en papier rainurés et réaliser le rabattement des bords ainsi que le pliage en une seule opération.
| Modèle du produit | LY-HB1200CM | |
| Format du papier | L | 120mm-880mm |
| W | 95mm-600mm | |
| Épaisseur du papier | 80-300g/㎡ | |
| Hauteur de la pile | 850mm | |
| Épaisseur du carton | 1-3mm | |
| Taille de la boîte finie | L | 85mm-600mm |
| W | 70mm-400mm | |
| H | 15mm-120mm | |
| Précision de positionnement | ±0.05mm | |
| Vitesse de fabrication | 20-30pcs/min | |
| Volume du réservoir de colle | 50KG | |
| Pression d'air | 175L/min | |
| Poids de la machine | 6200KG | |
| Dimensions hors tout (L*W*H) | 8500 mm*3400 mm*3500 mm | |
- Réglages entièrement pilotés par ordinateur.
- Système intégré de diagnostic et d’assistance aux pannes.
- Alimentation automatique des papiers de revêtement et des cartons.
- Gestion continue du préchauffage de la colle sur 24 heures.
- Jusqu’à 999 programmes enregistrables pour les différents formats de boîtes.
- Interface homme-machine (HMI) dédiée au système de thermoscellage des boîtes.
- Système de commande par servomoteurs INOVANCE.
- Positionnement par vision industrielle avec prise et dépose robotisées, offrant une précision de ±0,05 mm.
- Relevage et récupération automatiques des boîtes.
- Système automatique de contrôle de la viscosité de la colle (en option).
- Compatible avec l’intégration d’une machine de raccordement de cartons (option)
-

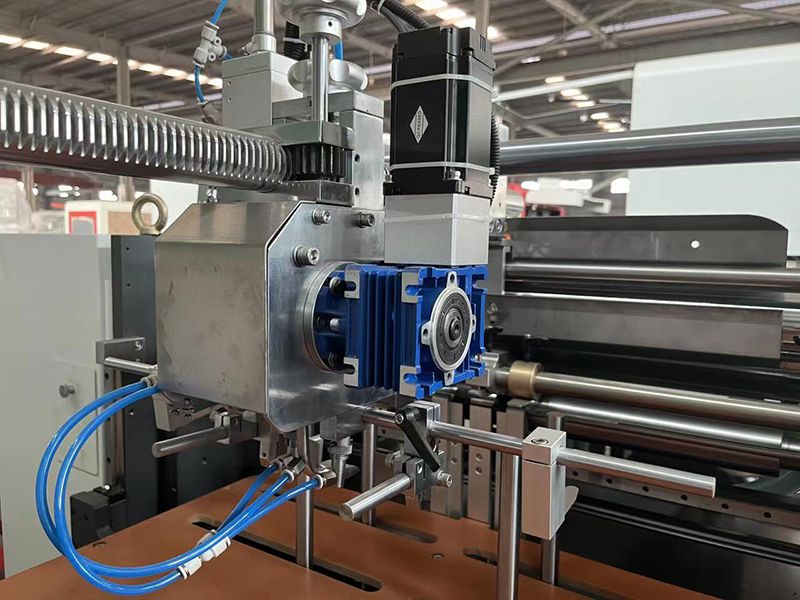

Alimenteur de papier- Les doubles alimenteurs entièrement servo-commandés garantissent une alimentation stable et régulière.
- Le système combinant aspiration avant et soufflage arrière réduit efficacement les risques de double alimentation.
- Le rouleau d’encollage de 620 mm de largeur permet le traitement simultané de papier simple ou en double voie.
-

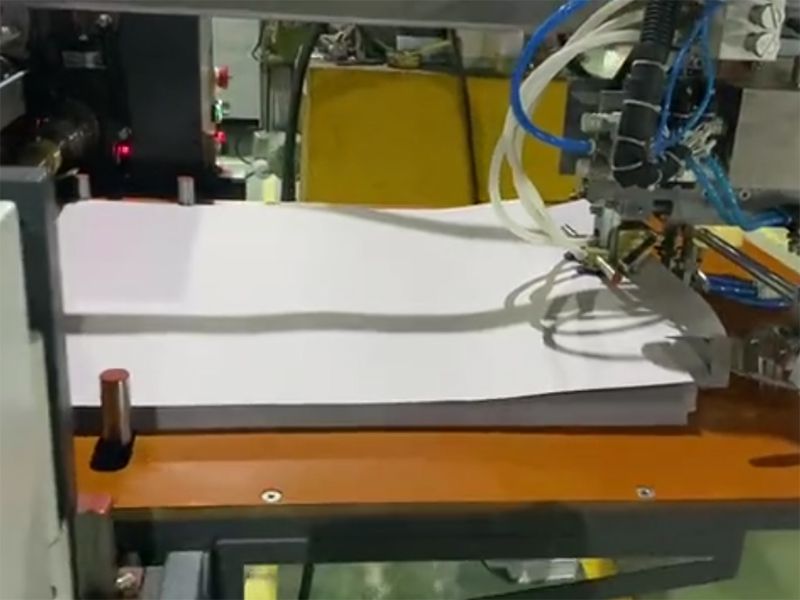

Palette d’alimentation papier- La hauteur de pile peut atteindre 850 mm, réduisant la fréquence des rechargements et limitant les interruptions de production.
-

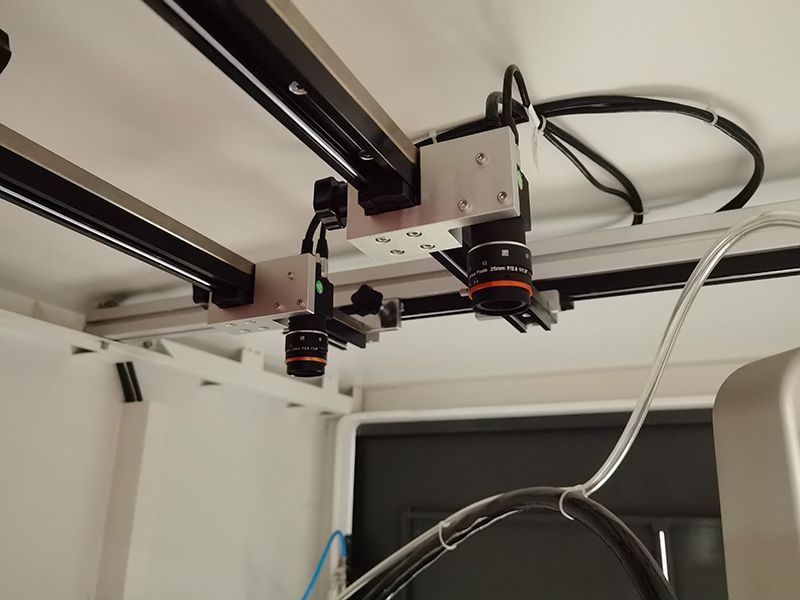

Positionnement visuel HD- Le système de positionnement visuel HD associé à un bras robotisé YAMAHA permet d’atteindre une cadence de production maximale de 30 pièces par minute.
- Le bras robotisé peut saisir deux boîtes simultanément avec une précision de positionnement pouvant atteindre ±0,05 mm.
-

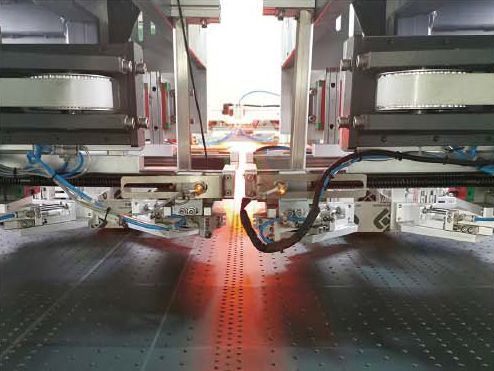

Habillage automatique des boîtes- Le système de formage automatique limite les risques de rayures sur le papier lors du transfert des boîtes.
- Les coûts de production sont réduits grâce au fonctionnement indépendant de chaque tête d’habillage.
- La machine est entièrement pilotée par servomoteurs, permettant un changement de mode rapide en seulement 5 minutes.
-

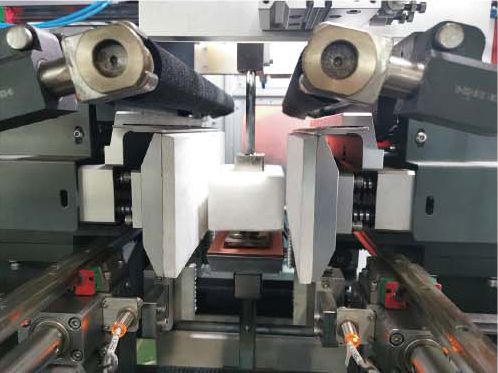

Rabattement des bords à double couche- Cette machine de fabrication de boîtes rigides est dotée d’un système de rabattement à double couche qui stabilise la lame, la brosse et la plaque de pressage, contribuant à réduire les coûts de production.
- Entièrement pilotée par servomoteurs, la machine permet le réglage de chaque module via un écran numérique. Sa grande précision simplifie l’utilisation et limite les besoins en expertise technique des opérateurs.
-

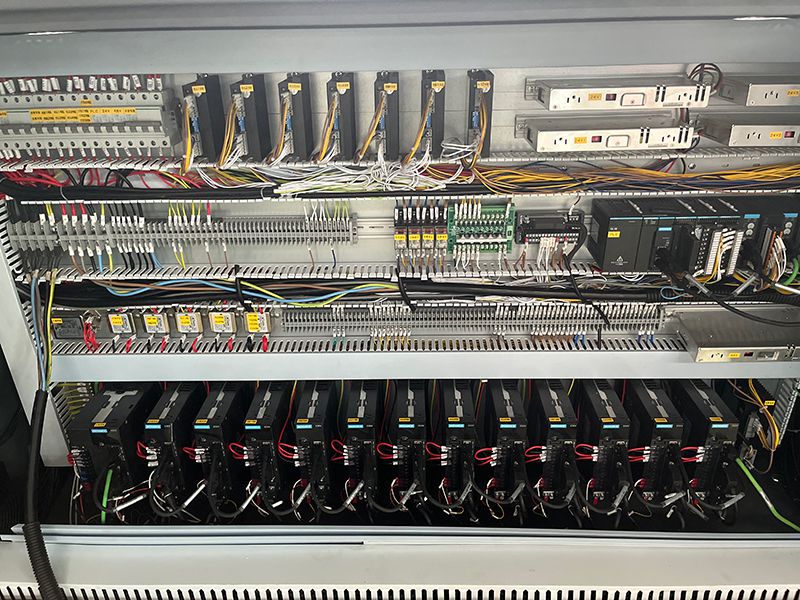

Contrôle intégral par servomoteurs- La machine est entièrement pilotée par servomoteurs, offrant une grande précision et réduisant les exigences en matière de compétences techniques pour les opérateurs.
-

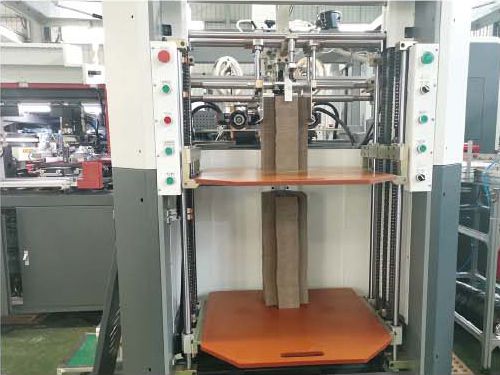

Alimentation continue à double palette- Le système d’alimentation assure un acheminement rapide et stable des feuilles et permet la fabrication de boîtes rigides avec fermeture magnétique.
- L’alimentation continue réduit les arrêts de production liés au rechargement et améliore le rendement global de la ligne.
